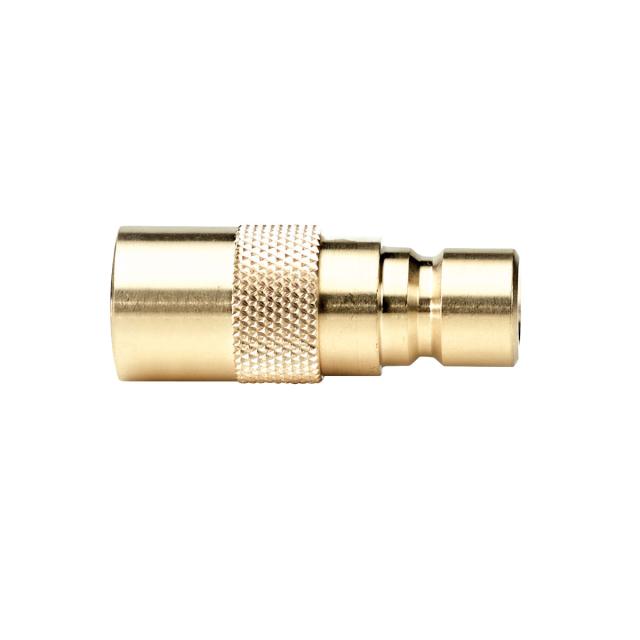

Coupling with plug

Technický popis

  Série spojek speciálně vyvinutá pro připojení vedení chladicí kapaliny na vstřikovacích formách.

 Plně zaměnitelné s jinými značkami se stejnými profily koncovek.

  Všechny rozměry a tolerance podle původních specifikací.

Materiál

Spojka



Zadní část těla
Mosaz

Tělo ventilu
Mosaz

Objímka
Mosaz (bez ventilu)



Objímka mosazná, poniklovaná (s ventilem)
Ventil mosaz



Uzamykací kuličky AISI 420



Pružina AISI 301
Těsnění FKM



Koncovka
  Koncovka Profil Mosaz
Zadní část těla mosaz
Ventil mosaz
Pružina AISI 301
Těsnění FKM


Pracovní tlak

   15 bar, maximální statický pracovní tlak s bezpečnostním faktorem 4:1.

Pracovní teplota

Voda -15°C až +140°C

Olej -15°C až +180°C
